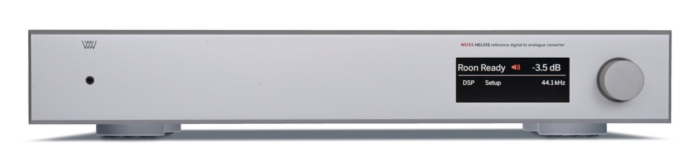

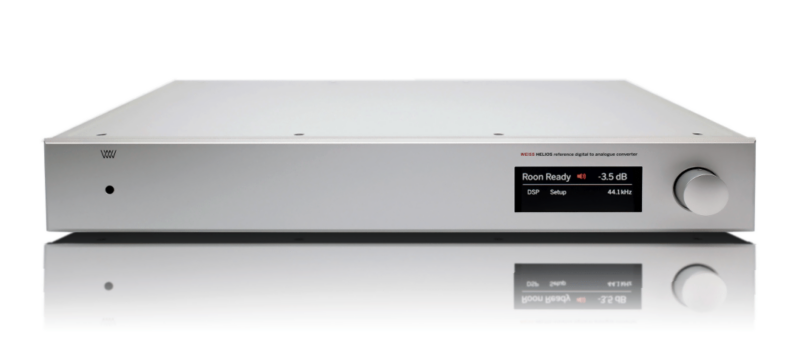

FRONT PANEL

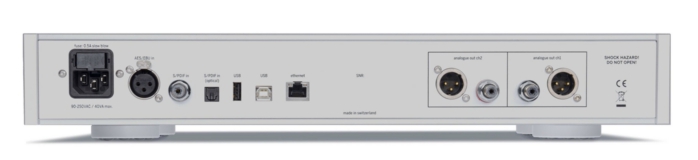

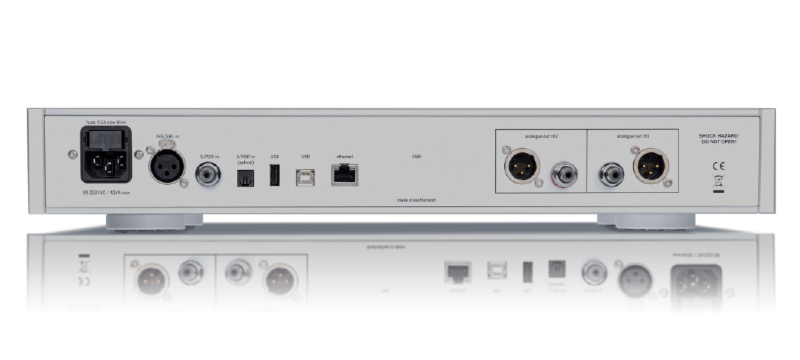

REAR PANEL

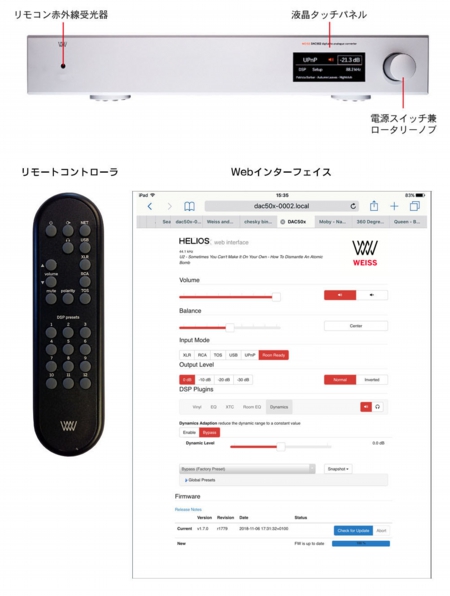

IR Remote controler

主な特徴…DSP

■DSPの目的・狙い

WEISSでは、これからのD/Aコンバータは一度システムにつないだらほとんど触ることのない縁の下の力持ち的存在ではなく、積極的にデジタル・データレベルで音源に対して補正やコントロールができる、本当の意味でのデジタル・プリアンプ的な役割を果たすべきだと考えています。それはプロユースの世界で活躍してきたWEISSならではのコンセプトだと言えるでしょう。
すでに5年前にそのさきがけとしてDSP ( Digital Signal Processing ) を積極的にフューチャーした「DAC502」を発表しましたが、HELIOSではMAC502で培ったDSPアルゴリズムを継承、さらに３つの新機能を追加して昨今の多種多様なデジタル・データの再生にさらに高度なアプローチを図っています。

■WEISS独自のDSPとは

現在のオーディオではたとえばデジタルEQ(イコライザー)一つとっても、ハイエンド・デジタル機器でありながら内部ではアナログ処理をしているものが多いですが(下図参照)、これはシステム内に余計なA/D・D/A変換が入ることを意味し、それが位相エラーや歪みの原因になりかねないと考えられます。しかしWEISSのDSPは内部でデータをすべて195.3kHz(40bit floating point)に変換し、DSPでデジタル信号処理した後にDACによってアナログ変換します。これはコンシューマ・ハイエンド・マーケットではWEISSによって初めて取り組まれたことです。
・

■8つのDSPアルゴリズム

HELIOSにはデジタル信号処理チップ（DSP）が内蔵されています。この機能はDAC502で初めて採用されましたが、HELIOSではアルゴリズムがさらに追加されました。これはHELIOSのもうひとつの特徴といえるでしょう。現在実装されているDSPアルゴリズムは以下の8つです。

・・・・・・・・・・・・・・Vinyl ( ヴァイナル・エミュレーション )・・The EQ ( パラメトリック・イコライザ )

・・・・・・・・・・・・・・XTC ( クロストーク・キャンセリング )・・Room EQ ( ルーム・イコライザ )

・・・・・・・・・・・・・・DYNAMIC ADAPTION ( ダイナミック・アダプション )

・・・・・・・・・・・・・・De-Esser ( デ・エッサー )・・Loudness Control  ( ラウドネス・コントロール )

・・・・・・・・・・・・・・Crossfeed Headphone ( クロスフィード ・ヘッドフォン )

・・・・・

■各種DSPはプリセット可能

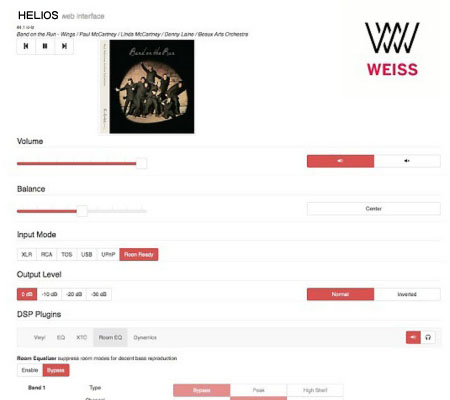

DSPによる各種のパラメータは、それぞれに名前をつけて保存したり、グループ化してプリセット化する機能があるので、付属のリモコンを使ってすぐに呼び出すことができます。またこれらの設定はWebインターフェイスを使用すれば、使用環境や目的に応じて瞬時に変更することができます。

■ファーム・ウエアのアップデート

DSPアルゴリズムが追加されたり更新された場合には、イーサネット経由でのサーバ接続環境にあれば新しいソフトウェアが利用ができます。

　HELIOSには以下の8種類のDSPアルゴリズムが備えられています。以下にアルゴリズムそれぞれの機能について紹介します。

※詳細な技術資料はこちらからダウンロードできます……DSP解説資料pdf

　これほどデジタル音源の種類や仕様が多様化した現在でも、アナログ再生音を好む音楽愛好家の方はまだまだ多いのが現状です。実はアナログのレコードプレーヤーでの再生システムは、音に寄与する変数が多いかなり複雑な機械的なシステムです。そこでこの変数を仔細に分析し、デジタル領域でWeiss独自のアルゴリズムでエミュレート(本質的に再現)すれば、デジタル音源をあたかもアナログ・システム再生でさせたかのように聴くことができるのではないかと考えました。そしてその結果、驚くほど自然で良好なエミュレーションの結果が得られました。アナログ時代の音源がデジタル化されたもの、また反対にアナログ音源の無い音源の再生にもアナログレコード特有のサウンドキャラクターを付加します。

　なおこの Vinyl の開発にあたってはドイツの高音質レーベル「Stockfisch-Records」のDMM（Direct Metal Master Cut）CD制作の技術の協力がありました。

　この技術はLPレコードの制作に使用されるだけではりません。音楽信号を特殊な金属素材のメタルマスターでアナログ信号を取り込んだ後、フォノグラフでそれを読み取りWEISSのADCでデジタル音楽信号に変換してCDにします。2年間の研究開発の成果とこの長年の協力のおかげで Vinyl は完成いたしました。

　パラメトリック・イコライザは、プロフェッショナルのオーディオ制作スタジオで最もよく使用されるツールの1つで、音楽全体または特定の楽器の音質特性を非常に正確に補正することができます。

　DAC502ではWEISSお得意のDSPアルゴリズムによるデジタルの3バンド・パラメトリック・イコライザを搭載し、低域ブースト/カット、中域ブースト/カット、高域ブースト/カットで再生周波数のバランスを微調整・補正します。

　Room EQは、リスニングルームの音響特性を調整し、試聴環境に適切なイコライジング補正をするために使用します。通常、部屋の音響特性を高めるためには、吸収材や拡散材を壁、床、および室内の天井に設置することでコンディションを整えます。しかし一般的な居住環境では、インテリアを変えたくない、余計なものを置きたくないなどの理由で、そのような処置が難しい場合があります。そういった場合にはRoom EQが便利で有効です。Room EQでは部屋が共鳴する固有の低周波数である定在波が現れる周波数を特定し、デジタルEQでその周波数を調整し、定在波を減少させます。

　Room EQのシンプルなセットアップ手順では、正弦波のオーディオファイル（200Hz〜20Hz・ダウンロード音源）を使用してスピーカーで再生し、定在波が発生している周波数を特定したのち、その周波数帯域をデジタルEQでレベル調整します。もちろん一般に使用されている測定機器での結果を反映させることも簡単です。定在波を特定する周波数帯域は5つまでですが、Room EQを適切に設定すると、過剰な低音がなくクリアな再生音が得られます。

　●Room EQ FLAC 音源ファイル　room-eq1
　●Room EQ チェック用紙 PDFファイル　room-eq1-check-sheet.pdf

※2つのEQ機能はレコーディング・スタジオのリファレンス『Weiss EQ-1』を組み込み

The EQとRoom EQのイコライザ部分には、世界中のレコーディング・スタジオでリファレンス機器として採用されているデジタル・マスタリング・パラメトリックイコライザ『EQ-1』(7バンド) の心臓部を移植しています。DSP502ではそのうち3バンドのパラメトリックイコライザとして機能しており、各バンドにはブースト/カット、周波数、Q /スロープのパラメータがあり、ハイシェルビング、ローシェルビング、ピーキング、ハイカット、ローカット、バイパスのモードで動作します。

　このDSPは左右スピーカーの間に発生するクロストークを低減することを可能にする特別なデジタル・フィルタで、スピーカーの外側まで広がる立体的な音場展開を可能にします。簡単に言えば左チャンネルは左耳にのみ、右チャンネルは右耳にのみ届くようにデジタル・フィルタリングすることで、左から右へ、または右から左へのクロストークをキャンセルし、あたかもヘッドフォンでリスニングするような曖昧さの無い音場感が得られ、録音によってはサウンドステージがスピーカーを超えて拡張され、音場は3次元にもなります ( XTCの開発はスイスIllusonic社と協力して行っています)。

XTCによる再生で得られる主な印象は次のとおりです。

- 大きなステレオステージ
　 (左右のスピーカー間のスペースよりもはるかに広い)
- 深み感、すなわち3-Dのような音場感
- 非常にリアルな録音場所での音響空間の再生
- ステージ上に明確に位置する楽器の存在感

またXTCによる再生は、次のような音源に適しています。

- ダミーヘッド・レコーディング
　 (バイノーラル録音・XTC再生に最適)
- ライブ録音
　（音場空間や聴衆など会場の雰囲気が記録されたもの）
- スタンダードなスタジオ・レコーディング

特に小型スピーカーや、スピーカーの設置に制限の多いリスニング環境では、その効果の大きさがいっそう感じられます。

　Dynamic Adaptionは、ミュージックサーバーやネット・オーディオ・プレーヤーでプレイリストを作製して音楽を聴く場合に、アルバムや各曲の音量差を補正をするために開発されたDSPプラグインです。例えばプレイリストの一曲目がバイオリンのソロ、二曲目がロックやポップスと言う場合、再生レベルをその都度コントロールしないといけません。そういった音楽のダイナミクスを自動的にコントロールすることを目的として開発されました。
　このDSPアルゴリズムの目的は、再生されるオーディオのダイナミックレンジを減少させることで、曲ごとの録音レベルの大きな変化を避けることでした。もちろんこのDSPの効き具合はユーザーの好みによって異なりますので、Webインターフェイス上のパラメータ(「Dynamic Level」)を好みで調整することができます。

現代のボーカル録音では、マイクのピークに非常に近いレベルで録音することが求められます。そのため高周波の歯擦音や、マイクによる高域の強調音などがしばしば発生します。De-Esser ではそのような耳障りなボーカルの歯擦音を自動的に除去します。

このDSPはWEISS独自のものとして、プロのマスタリング技術では世界的に有名ですが、WEISSではこのテクノロジーを民生用オーディオ製品に初めて取り入れました。

聴覚の線形化イコライゼーションを実現する独自の Schwede アルゴリズムです。このアイデアは人間の聴覚の心理音響的特徴とその解剖学的構造に基づいています。私たちの聴覚の感度は周波数に依存しており、音圧の知覚にも影響します。コンサートホールの録音を自宅で聴く場合、音圧感度によって非現実的なサウンド体験が生じる可能性があります。したがって、シュヴェーデのコンセプトは、音響心理学および解剖学的理論に基づいて最適化された補償回路を作成するように設計されたイコライザーを通じて、人間の聴覚のこれらの非線形性を克服します。 10 個のオプションは dB レベルで選択されます。

一般的にヘッドフォンで音楽を聴くときには、音像イメージが「頭の中」に浮かびますが、このDSPではヘッドフォンによるリスニングでも部屋の中でスピーカーの再生を聴いているような、より広がりのある音場幅を実現します。
この機能は、高いチャンネル分離でオーディオを聴く場合に特に推奨されます。このDSPは好みに合わせてレベルを 0 〜 100 の間で調整できます。

※ヘッドフォンでの再生について

HELIOSでヘッドフォン再生するにはオプション(別売り)の専用アダプター・ケーブルが必要です。ケーブルにはご使用のヘッドフォンの仕様に対応するよう、以下の２種類が用意されています。

-RCA接続…CHIRON-adapter1　 dual RCA to 6.3mm
-XLR接続…CHIRON-adapter2 　dual XLR to 4pins (どちらも価格未定)

製品仕様

■デジタル入力・ー XLR端子 ( AES / EBU ) ×1，RCA端子 ( S / PDIF ) ×1，Toslink端子（オプティカル）×１，USB 端子 ( Bタイプ ) ×1，
・・・・・・・・・ RJ45 Ethernet端子 ( LAN ) ×1

■対応入力モード・ーAES/EBU，S/PDIF，UPnP/DLNA (Ethernet)，USB，Roon Ready
■デジタル入力
■対応サンプリング周波数・ーAES/EBU，S/PDIF入力 : 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
・・・・・・・・・・・・・ーUSB : 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 352.8 / 384 / DSD64 / DSD128
■デジタル入力・・・・・・ーRJ45 Ethernet入力 : 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 352.8 / 384 kHz / DSD64 / DSD128

■最大許容入力ワードレングス　24/32bit

■アナログ出力・ー XLR コネクタ×1組 (2番ホット)　短絡保護出力回路付き、出力インピーダンス 44 オーム
・・・・・・・・ー RCA コネクタ×1組　短絡保護回路付き、出力インピーダンス 22 オーム

■アナログ出力レベル・出力レベルは前面の液晶パネルから選択できます。 以下のように8つのレベル設定が用意されています。

・・・・・・・・ー XLR出力レベル（入力に0 dBFS の正弦波信号を使用・液晶パネルのレベルコントロールが0.0 dB設定場合)

・・・・・・・・・・ 0dB setting: 16.3 Vrms +26.5 dBu　・-4dB setting: 10.2 Vrms +22.5 dBu
・・・・・・・・・・-8dB setting: 6.5 Vrms +18.5 dBu　 ・-12dB setting: 4.1 Vrms +14.5 dBu
・・・・・・・・・・-16dB setting: 2.6 Vrms +10.5 dBu　・-20dB setting: 1.6 Vrms +6.5 dBu
・・・・・・・・・・-24dB setting: 1.0 Vrms +2.5 dBu　 ・-28dB setting: 0.65 Vrms -1.5 dBu

・・・・・・・・ー RCA出力レベル：XLRの半分の値（-6dBu）

■クロック同期・ー 入力信号に同期
・・・・・・・・ー 超低域にわたり非常に効率的なジッター低減
・・・・・・・・ー サンプリング周波数：44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz

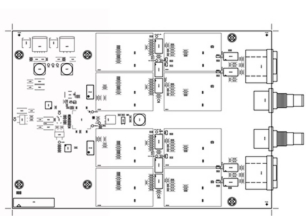

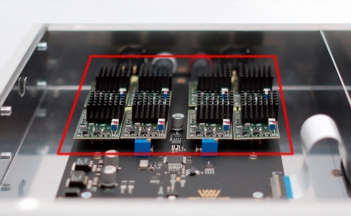

■出力ステージ　Discrete Class A

■D/A コンバータ・チップ　オーパーサンプリング・マルチビットΣΔ型、チャンネルにつき4つのコンバータ

ーメイン出力の測定値

■周波数特性　Fs=44.1kHz、0Hz…20kHz：0.25dB以内
　　　　　　　Fs=88.2kHz、0Hz…20kHz：0.25dB以内
　　　　　　　Fs=88.2kHz、0Hz…40kHz：1dB以内
　　　　　　　Fs=176.4kHz、0Hz…20kHz：0.25dB以内
　　　　　　　Fs=176.4kHz、0Hz…40kHz：1dB以内
　　　　　　　Fs=176.4kHz、0Hz…80kHz：4dB以内

■THD+N 比・−116 dBr − 3 dBFS 入力レベルにおいて
・・・・・・・−128 dBr　−40 dBFS 入力レベルにおいて
・・・・・・・−128 dBr　−70 dBFS 入力レベルにおいて

■SN比・・・> 129 dB un-weighted (relative to full scale output)
・・・・・・ > 132 dB A-weighted (relative to full scale output)

■リニアリティ　入力レベル　0 dBFS to −120 dBFS 時: 理想値からの乖離 ±0.2 dB 以下

■クロストーク　110dB以上 、20Hz〜20kHz

■チャンネル間位相レスポンス　±0.05 ° （20 Hz ‐20 kHz ）　±0.30 ° （20 Hz ‐80 kHz ）

■電　　源　100 - 240V　電圧は自動切り替え,　50/60Hz

■消費電力　動作時・最大25VA、スタンバイ時・最大2VA

■ヒューズ定格　500 mA slow blow

■本体寸法　450W x 66H x 300D (mm)

■リモートコントローラー寸法　45W x 21H x 166D (mm)

●希望小売価格…こちらへ　発売日　2023年11月01日

※仕様は予告なく変更される場合があります。
